電流正帰還

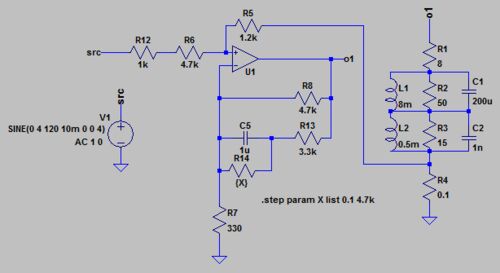

こういう回路について考えます。低域ブースト電流正帰還 ぱっと見では負帰還側をいじった電流正帰還回路。負帰還側はバスブーストです。AC特性 最終ゲインでもたしかにバスブーストされます。しかし、これだけでは面白くありません。 注入法で出力インピーダ…
はじめに コンベンショナルなオペアンプ増幅回路の内部の電圧増幅段の出力端子のインピーダンスが気になったので調べました。 たとえばこのようなパワーアンプを考えます。コンベンショナルな回路 方法と結果 そのままではNFBがかかっているので、うまく調べ…
概要 前回の記事で「反転型だと入力インピーダンスが負にならないので、その方が良いかも」と書いたので、反転型についても利得を計算しておきます。www.audio-simulation.net 計算 回路はこうです。原理図 前回、抵抗比をいちいち入力するのが面倒くさかっ…
はじめに 電流正帰還アンプは出力インピーダンスの負性インピーダンス化によってMFBを実現する方法ですが、既存の回路だと対アース出力にならない(電流検出抵抗が負荷・アース間に入る)ので何かと扱いづらい面がありました。 電流検出抵抗の両端電位をオペ…
